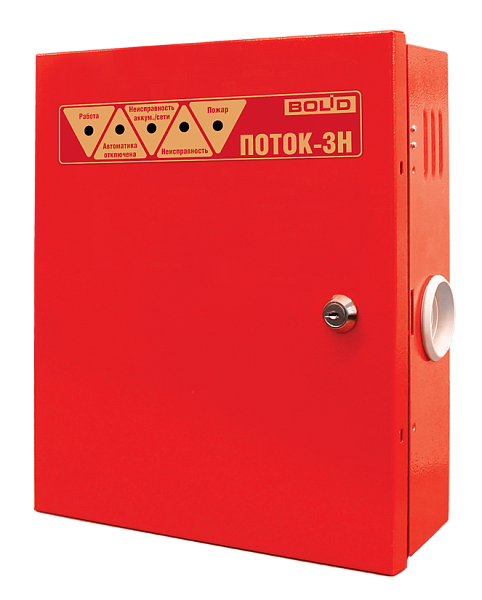

Поток-3Н прибор пожарный управления серии
Цена |
Уточните цену |
- Управляет 4-мя пожарными агрегатами. Доступные типы агрегатов: основной и резервный пожарные насосы, жокей насос (компрессор), пожарная электрозадвижка, дренчерная секция, АВР и индикация аварийного уровня. Непосредственное управление агрегатами осуществляется при помощи шкафов ШКП.
- Имеет возможность увеличения числа управляемых пожарных агрегатов за счёт подключения до 20 дополнительных «С2000-4» к внутреннему интерфейсу RS-485-2
- Может управлять технологическим оборудованием (вентиляция, лифты и т.д.) при помощи встроенного реле
- Имеет 10 базовых конфигураций, а также позволяет создавать пользовательские конфигурации
- Позволяет изменять время задержки перед запуском и условия блокировки автоматического запуска
- Обеспечивает контроль входных и выходных цепей на обрыв и короткое замыкание, контроль состояния ШКП и выхода насосов на режим
- Имеет развитую самодиагностику прибора с отображением неисправностей на внутренних индикаторах
- Осуществляет контроль источников основного и резервного питания
- Имеет механический замок на крышке прибора и осуществляет контроль вскрытия корпуса
- Имеет встроенный звуковой сигнализатор
- Имеет программируемые входные цепи с возможностью изменять пороги срабатывания и время перехода из одного состояния в другое
- Обеспечивает автоматический запуск пожаротушения от датчиков давления, ручной запуск от датчиков ручного пуска, а также дистанционный запуск командой сетевого контроллера ИСО «Орион» - пульта «С2000М» или АРМ «Орион Про» (пульт «С2000» и АРМ «Орион» не поддерживают «Поток-3Н»)
- Осуществляет передачу служебных и тревожных сообщений на пульт «С2000М» и АРМ «Орион Про» по интерфейсу RS-485 и передачу извещений «Пожар» и «Неисправность» при помощи выходов типа «сухой контакт»
- Резервное питание прибора осуществляется от встроенной аккумуляторной батареи
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Контролируемые цепи (КЦ) | 18 входов |
| Макс. сопротивление проводов без учета оконечного сопротивления | 100 Ом |
| Мин. сопротивление между проводами КЦ или между каждым проводом и землей | 50 кОм |
| Сопротивление оконечного резистора | 4,7кОм ± 5% |
| Напряжение на каждом входе КЦ | 15 В ÷ 22 В |
| Ограничение тока при коротком замыкании КЦ | 15 мА |
| Световая индикация | 29 светодиодных индикаторов |
| Лицевая панель | «Работа» «Автоматика отключена» «Неисправность аккум. / сети» «Неисправность» «Пожар» |
| Внутренняя панель | 24 индикатора для расшифровки типа неисправностей |
| Встроенный звуковой сигнализатор | не менее 50 дБА на расстоянии 1 м |
| Датчик вскрытия корпуса | микроконтакт |
| Коммуникационный порт(для работы в ИСО «Орион») | RS485-1, протокол Орион |
| Коммуникационный порт (для подключения ведомых «С2000-4» | RS485-2, протокол Орион |
| Питание прибора, основное | от 187 до 242 В (50 Гц ± 1%) |
| Питание прибора, резервное | аккумуляторная батарея, 12 В, 7А·ч |
| Выход для питания внешних устройств стабилизированным напряжением | (12 ± 2) В / 0,5 А |
| Выход для питания внешних устройств нестабилизированным напряжением | (12…20) В / 0,5 А |
| Контролируемые выходы | 4 шт. |
| Выходы управления насосами (П1, П2, П3) | 24 В, 0,14 А |
| Выход управления насосом / иным пожарным агрегатом (П4) | 24 В, 0,5 А |
| Неконтролируемые Выходы | 7 шт. |
| Реле «Пожар», «Неисправность» | 2 А, 30 V DC/0,5 А, 125 V AC |
| Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д) | 8 А, 30 V DC/8 А, 250 V AC |
| Выходы «НС1»… «НС4» (подключение светодиодов «Неисправность» на ШКП) | 12 В, 10 мА |
| Рабочий диапазон температур | от 0 до +50 °C |
| Относительная влажность | до 98% при +25 °C |
| Степень защиты корпуса | IР30 |
| Габаритные размеры | 305х255х95 мм |
| Масса прибора | не более 6 кг (без аккумуляторной батареи) |
| Средний срок службы | 10 лет |
| Программирование прибора | программа UProg.exe |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
