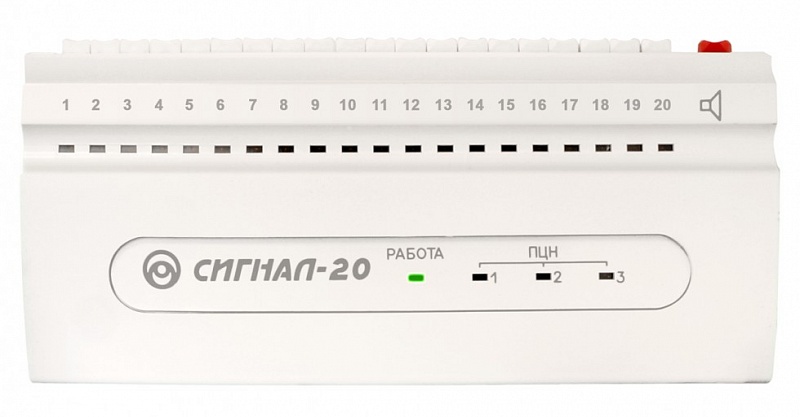

Сигнал-20 прибор приемно-контрольный охранно-пожарный
Цена |
Уточните цену |
- 20 клавиш управления взятием/снятием
- 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей
- Программирование типа ШС:
- охранные
- охранные с контролем блокировочного контакта извещателя
- пожарные комбинированные однопороговые
- Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц
- Напряжение в каждом шлейфе сигнализации 24 В
- Повышенная защищенность шлейфов от саботажа
- Использование режимов «Без права снятия с охраны», «Тихая тревога»
- Использование режима «Групповое взятие/снятие» для управления группой шлейфов от одного переключателя
- Контроль прохождения извещений на центральный пульт с помощью индикаторов «ПЦН»
- Программирование параметров конфигурации прибора под конкретный объект эксплуатации с пульта «С2000» или ПЭВМ
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 20 | |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления | Не более 1 кОм | |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" | Не менее 50 кОм | |
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Неадресные охранные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС - до 1,2 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС типа 1 - до 1,2 мА; общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА | |
| Напряжение на каждом входе ШС | 24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС | |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) | |
| Световая индикация | 20 индикаторов состояния каждого из ШС 3 индикатора состояния выходов 1 индикатор отображения режимов прибора | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | микропереключатель | |
| Интерфейс | RS-485, протокол Орион | |
| Питание прибора | От внешнего источника постоянного тока | |
| Напряжение питания | 10,2 ÷ 28,0 В постоянного тока | |
| Количество вводов питания | 1 | |
| Потребляемый ток | в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС) | 200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В |
| в режиме Пожар | 330 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В | |
| Выходы | 5 шт. | |
| Электромагнитные реле (сухой контакт) | 3 шт.: 28 В - 2 А или 80 В - от 0,1 мА до 50 мА | |
| Электромагнитные реле (сухой контакт) | 2 шт.: 28 В - 2 А постоянного тока или 120 В – 2 А переменного тока | |
| Рабочий диапазон температур | от -30 до +50 °C | |
| Степень защиты корпуса | IР20 | |
| Габаритные размеры | 365х165х45 мм | |
| Вес прибора | не более 0,9 кг | |
| Средний срок службы | 10 лет | |
| Программирование прибора | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип подключения к прибору | клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм | |
| Тип монтажа | настенный навесной | |
