С2000-СП4 блок сигнально-пусковой адресный

Цена	Уточните цену

В корзину

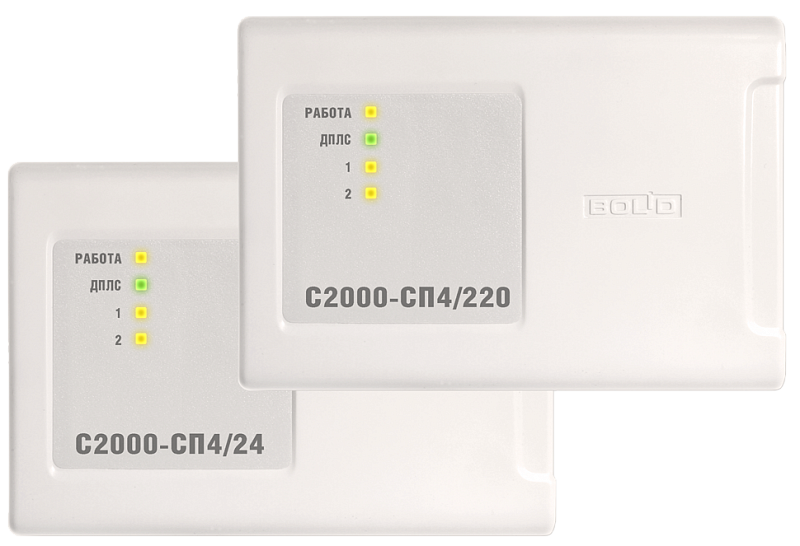

Выпускается в 2х исполнениях:
- С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)
- С2000-СП4/220 для рабочего напряжения 220 Вольт переменного тока
Управление двумя реле через контроллер «С2000-КДЛ» от пульта «С2000»/«С2000М» или АРМ «Орион»/«Орион Про»
Программируемая логика управления реле.
Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
Гальваническая развязка управляемых выходов от ДПЛС
Получение сигналов от 2-х концевых выключателей состояния привода
Возможно подключение внешней кнопки функционального теста
Контроль вскрытия корпуса
Световая индикация состояния прибора и выходов
До 25 блоков к «С2000-КДЛ»

Структурная схема управления противопожарными клапанами:

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Количество выходов	2 релейных выхода с контролем целостности линии подключения нагрузки
Максимальный коммутируемый ток одного реле С2000-СП4/24 С2000-СП4/220	3 А 3 A
Коммутируемое напряжение (от источника питания блока) зависит от исполнения С2000-СП4/24 С2000-СП4/220	от 10,2 В до 28,4 В 220В
Максимальный ток контроля исправности цепей	1,5 мА
Максимальная коммутируемая мощность каждого реле:
С2000-СП4/24 С2000-СП4/220	72 ВА 220 ВА
Количество контролируемых зон	3 для подключения концевых выключателей состояния привода и кнопки функционального теста
Потребляемый ток от линии ДПЛС	не более 1,5 мА
Гальваническая развязка ДПЛС и источника питания силовой части	до 500 В
Датчик вскрытия корпуса	микропереключатель
Время технической готовности	не более 15 с
Рабочий диапазон температур	от минус 30 до +55°C
Относительная влажность	до 93% при +40°C
Степень защиты корпуса	IР20
Габаритные размеры	156х107х39 мм
Масса	не более 0,2 кг
Средний срок службы	10 лет
Программирование	программа UProg.exe
Тип монтажа	настенный навесной или на DIN-рейку

Артикул: 1732

Бренд: Орион
