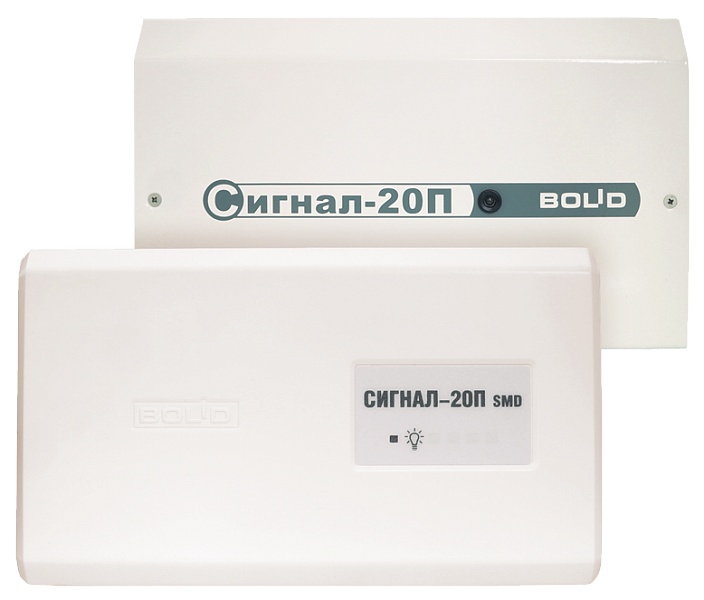

Сигнал-20П SMD, Сигнал-20П исп.01 прибор приемно-контрольный охранно-пожарный
Цена |
4 380 руб. |
- Сигнал-20П SMD, Сигнал-20П исп.01 прибор приемно-контрольный (адресный расширитель шлейфов) охранно-пожарный
- До 20 радиальных шлейфов сигнализации
- Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный тепловой двухпороговый
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
- Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
- Программируемые выходы (37 локальных тактик управления)
- Контроль двух выходов на обрыв и короткое замыкание
- Два ввода питания: для подключения основного и резервного источников питания
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 20 | |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления | 1 кОм для охранных ШС
100 Ом для пожарных ШС | |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" | 20 кОм для охранных ШС
50 кОм для пожарных ШС | |
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Неадресные охранные извещатели, питающиеся от ШС | с общим током потребления до 3 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС | с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей) | |
| Напряжение на каждом входе ШС | 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС | |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) | |
| Световая индикация | 1 индикатор отображения режимов | |
| Встроенный звуковой сигнализатор | нет | |
| Датчик вскрытия корпуса | микроконтакт | |
| Энергонезависимый буфер событий | 62 сообщения | |
| Интерфейс | RS-485, протокол Орион | |
| Питание прибора | от внешнего источника постоянного тока | |
| Напряжение питания | 10,2 ÷ 28,0 В постоянного тока | |
| Количество вводов питания | 2 | |
| Потребляемый ток | в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) | 200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В |
| в режиме Пожар | 350 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В | |
| Готовность к работе после включения питания | не более 3 с | |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход | |
| Интерфейс подключаемых считывателей | Dallas Touch Memory, iButton | |
| Управление светодиодами считывателя | Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Управление звуковым сигнализатором считывателя | Есть. Сигнал управления "+5В КМОП" | |
| Выходы | 5 шт. | |
| Электромагнитные реле (сухой контакт) | 3 шт.:
28 В-0,8 А или 80 В - от 0,1 мА до 50 мА | |
| Электромагнитные реле | 2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току | |
| Рабочий диапазон температур | от -30 до +50 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР20 | |
| Материал корпуса | «Сигнал-20П исп.01» | металл |
| «Сигнал-20П SMD» | пластик | |
| Габаритные размеры | «Сигнал-20П исп.01» | 229х136х41 мм |
| «Сигнал-20П SMD» | 230x135x37 мм | |
| Вес прибора | «Сигнал-20П исп.01» | не более 0,8 кг |
| «Сигнал-20П SMD» | не более 0,5 кг | |
| Средний срок службы | 10 лет | |
| Программирование прибора | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип крепления | настенный навесной | |
Артикул:
1677
Цена:
4380
Бренд:
Орион
